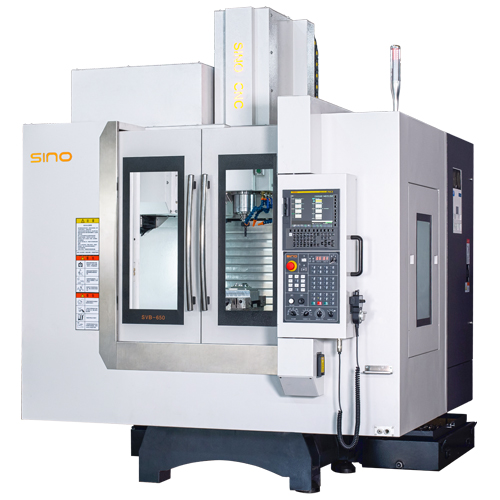

SVB500立式加工中心本機型采用立式框架布局，立柱固定在床身上，主軸箱沿立柱上下移動(Z向)、滑座沿床身縱向移動(Y向)、工作臺沿滑座橫向移動(X向)的結構。三軸均采用線性導軌，用滾動摩擦代替了滑動摩擦，使得移動速度更快，實現了高速高精要求。三軸采用滾動線軌、大跨距設計，精度保持持久。X、Y、Z軸伺服電機經無間隙彈性聯軸節與高精度滾珠絲杠直聯，減少中間環節，實現無間隙傳動，每軸均采用進口精密角接觸絲桿專用軸承配對安裝，并對滾珠絲杠進行了精密預拉伸，進給靈活、定位準確，傳動精度高。

工作臺面積 Worktable size mm 700×400

T型槽（數量×寬度×間距） T -slot(N×W×D) mm 5×18×100

左右行程（X軸） X axis travel mm 500

前后行程（Y軸） Y axis travel mm 400

上下行程（Z軸） Z axis travel mm 500

主軸中心至立柱導軌距離 Distance from spindle center to column front mm 451

主軸端面至工作臺面距離 Distance from spindle end to worktable mm 100～600

長×寬×高 L×W×H mm 2100×2300×2750

工作臺承載重量 Max. load bearing of worktable Kg 300

機床重量（約） Machine weight Kg 3900
