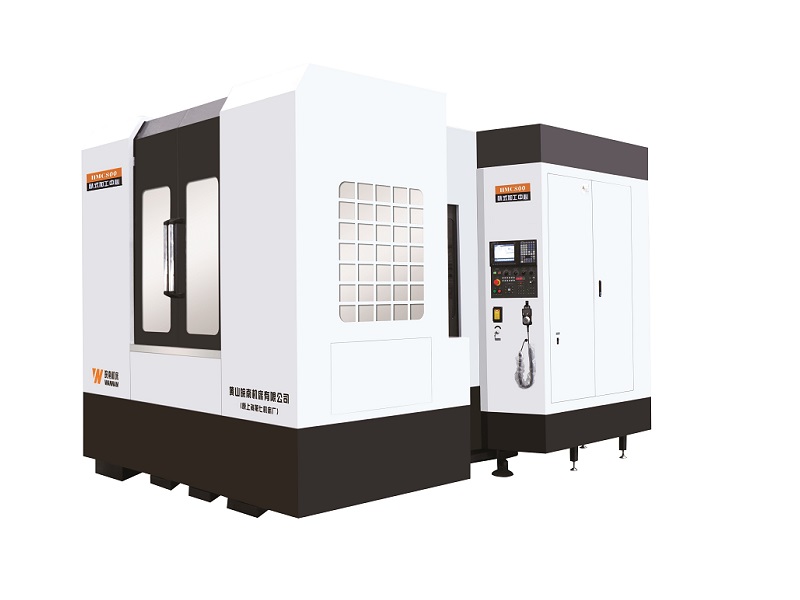

HMC1000/HMC1000P臥式加工中心機床采用整機的設計理念，綜合考慮機床的各個環節，給不同的客戶預留整機接口，采用國際流行的倒T型動柱式、整體床身結構，合理的布筋優化了排屑結構及改進了導軌潤滑回收系統，提高了鑄件的整體剛性和外觀品質。機床工作臺臺面標配中心套，安裝簡單，調整方便，意義上解決了機床回轉中心與工裝夾具回轉中心完全重合的難點，為終客戶提高了裝夾效率及裝夾精度。

名稱 Name 單位 HMC1000參數 HMC1000P參數

工作臺面積 Worktable size mm 1000×1000 1000×1000

工作臺承載重量 Max. load bearing of worktable Kg 1500 1500

工作臺數量 Number of worktable 　 1 2

臺面形式 Clamping way of workpiece mm 24×M16 螺紋孔 24×M16 螺紋孔

主軸中心線到工作臺面距離 Distance from spindle center to worktable surface mm 120～1120 0～1000

工作臺中心到主軸端面距離 Distance from worktable center to spindle nose mm 200～1200 200～1200

左右行程（X軸） X axis travel mm 1600 1600

前后行程（Y軸） Y axis travel mm 1000 1000

上下行程（Z軸） Z axis travel mm 1000 1000

長×寬×高 L×W×H mm 5550×4800×3250 7400×4800×3250

機床重量（約） Machine weight kg 17000 21000
